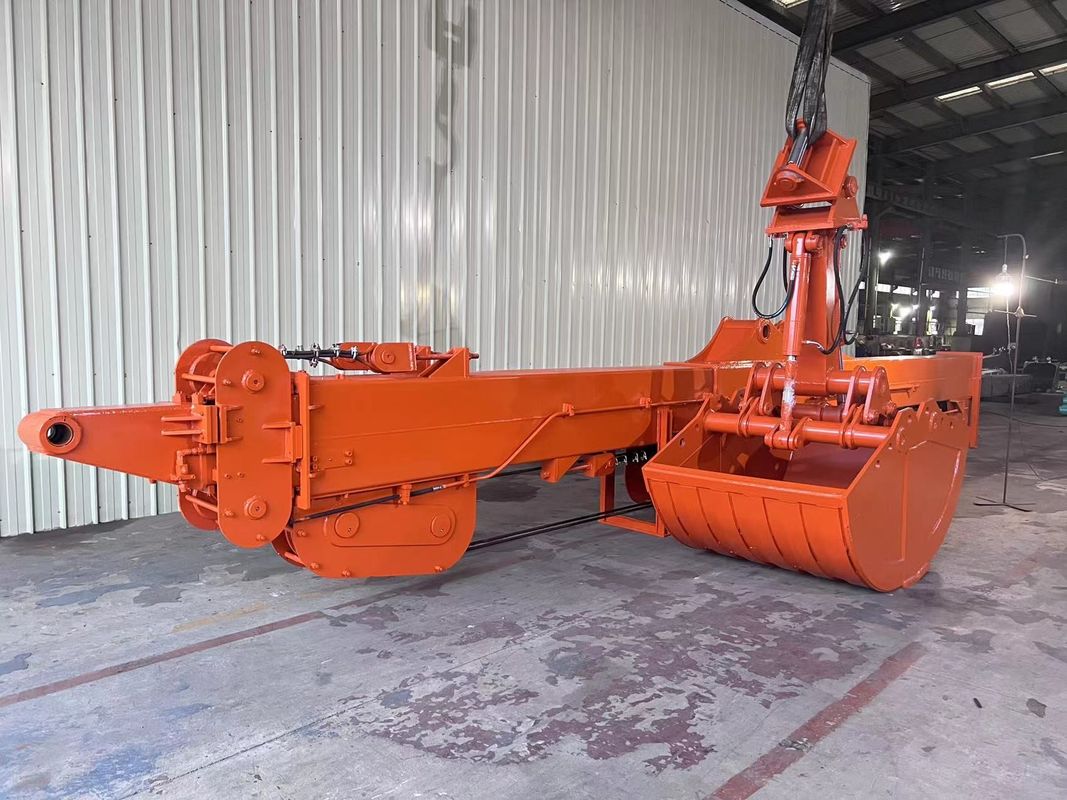

25M ذراع الحفرة التلسكوبية للحفرة DX225

مستعدة للتحديث؟

أسلحة تلسكوبية مخصصة للمشاريع الإسرائيلية:
✔18m-32m وصول(معتمدة بمعايير ISO 9001)
✔الصلابة المباشرة لشركة OEMلـ Doosan/Volvo/CAT
✔ضمان هيكلي لمدة سنة واحدة

كيفية تركيب ذراع تلسكوبية للحفر: دليل خطوة بخطوة

01 يجب إعداد هذه:
نحتاج إلى 3 أشخاص: 1 كسائق و 2 كرجل تركيب
تأكد من الحفارة لديها خط أنابيب إضافية
تحتاج إلى أداة:
الشاشة الداخلية والخارجية ((نوع M26x1.5H) مجموعتين
الشاشة الداخلية والخارجية ((3/4 نوع الإناث) مجموعتين
الشاشة الداخلية والخارجية (نوع الإناث) 2 مجموعات
سدادة داخلية وخارجية ((19 أمريكي نوع قطع مسطح) 1 مجموعة
مفتاح مفتوح: 17-19,18-21,22-24,27-30,30-32 ((2 مجموعات)
36-41 ((2 مجموعات)
المفتاح الفرنسي القابل للتعديل: 450#,300#
مفتاح حلقة مزدوج: 1821,22,24
مفتاح سريع ومقبس
مفك المسامير ذات الرأس المسطحة، مفك المسامير فيليبس
10# قضيب T، المسامير، معلق، قضيب أعلى سميك للعمود، مطرقة

02 إزالة الضغط الهيدروليكي
تحتاج إلى إيقاف الحفر وإزالة الضغط من الخط الهيدروليكي أولا
(زر على صمام الضغط يزيل الضغط من الأنابيب
القوة، إذا كان صمام الإغاثة لا تعمل، يمكنك إزالة السائل
يمكن أيضا إزالة الضغط من غطاء الخزان)

03 تثبيت ذراع التلسكوب

04 تركيب خط الأنابيب

05 الذراع التلسكوبية متصلة بالفعل

06 دعونا نرى كيفية تركيب مفتاح القدم ثنائي الاتجاه

استبدال مفاتيح دواسة القدم مع ثنائي الاتجاه

07 يتكون مفتاح دواسة القدم ثنائي الاتجاه من أربعة مقاطع:

(تي) ، (بي) ، (إيه1) ، و (إيه2)
يجب أن تكون منفذ T متصلة
T بوابة صمام سفر الحفار
باستخدام مفصل ثلاثي الطرق لفصل
تدفق النفط
وبالمثل ، يجب توصيل منفذ P
إلى منفذ P من صمام التنقل باستخدام
وصلة ثلاثية الاتجاه لفصل الزيت
وأخيراً، يجب أن تكون هناك اتصالات A1 و A2
يجب أن تكون متصلة بجهاز تحكم الطيار
من صمام التوزيع

08 صمام التنقل
إزالة وسادة المطاط الموجودة على أرضية سيارة القيادة للكشف عن المحددة
فتحة تثبيت لتبديل دواسة القدم ثنائية الاتجاه.
يقع على الجانب الأيمن من السيارة.
العثور على منفذ T وميناء P من صمام السفر، والتي تتوافق مع منفذ T
ومصدر P متصل ببيدال القدم.

09 أنبوب ربط
يتم توصيل A1 و A2 إلى صمام التوزيع. لتحديد موقع صمام التوزيع ، اتبع خط أنابيب المقطع ولاحظ أين يتم توصيله إلى صمام التوزيع.
ابحث عن مواقع مشتركة على جانبي الاتصال أو في المقابلة
المركز الأوسط، حيث تكون أغطية الصمام مرئية. قم بتوصيل A1 و A2 إلى هذين الموقفين على التوالي.
العثور على غطاء الصمام المقابلة. غطاء الصمام من أنبوب مدخل النفط عادة
متصلة بـ A1، بينما مغطاة صمام أنبوب عودة الزيت متصلة بـ A2.
في حالة العكس، ببساطة استبدال خطوط الأنابيب المتصلة إلى A1 و A2.

10 مخطط اتصال الأنابيب

11 بعد التثبيت ، يجب أن يزلقها
تطبيق الدهون على مواقع الدبوس، أنبوب ذراع ذراع التلسكوب، وهناك العديد من ثقوب التشحيم على ذراع التلسكوب يمكن أن تضيف الدهون، ذراع التلسكوب أيضا يجب أن تلطخ الجسم كله!

وصف تعديلي:
تعلم كيفتثبيت ذراع تلسكوبية للحفربأمان وكفاءة مع هذا الدليل خطوة بخطوة.مشاريع البناء والتعدين وتحريك الأرضفيالفلبين، إندونيسيا، ماليزيا، وسنغافورة.
